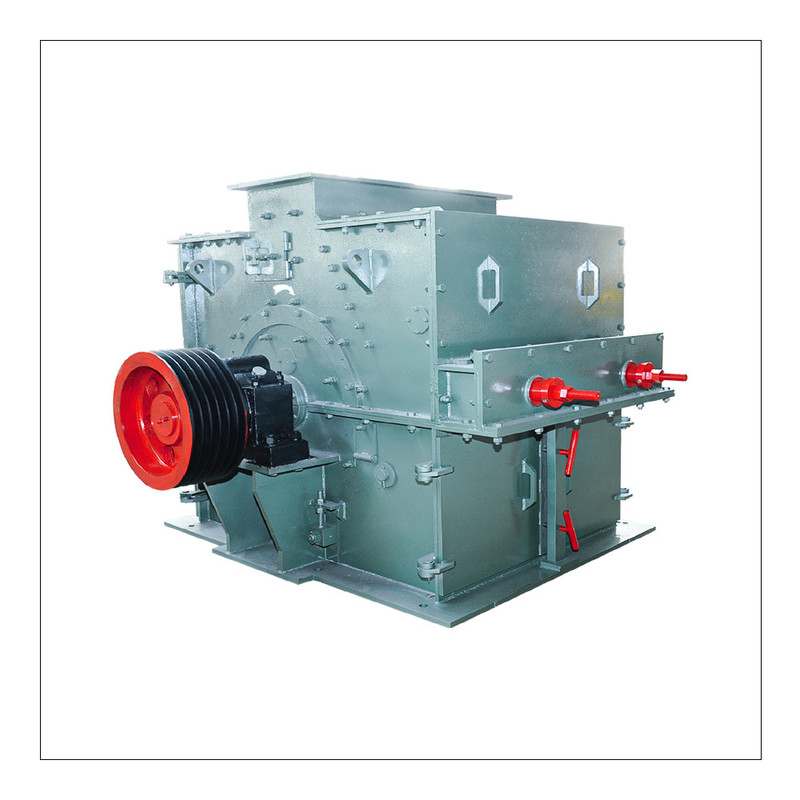

معرفی تجهیزات:
سنگ شکن چکش یک تجهیزات خردکننده مواد است که مواد را از طریق ضربه شکسته است، در دو نوع موجود است: تک روتر و دو روتر.آن را به طور مستقیم مواد با حداکثر اندازه ذرات 600-1800 mm به 25 mm یا کمتر در یک فرآیند خرد کردن.
کاربردها:
مناسب برای خرد کردن مواد متوسط سخت در سیمان، مواد شیمیایی، برق، فلزات سازی و سایر بخش های صنعتی مانند سنگ آهک، slag، کوکس، زغال سنگ و غیره، برای عملیات خرد کردن متوسط و ظریف.

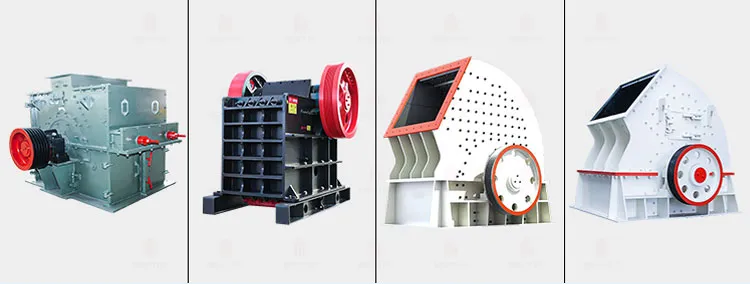

انواع:
1سنگ شکن تک روتر: همچنین به انواع برگشت پذیر و برگشت ناپذیر تقسیم می شود.
2. خردکن دو روتر: دارای دو روتر برای افزایش کارایی خرد کردن است.
3مدل های گسترده استفاده شده: سنگ شکن چکش تک روتر و سنگ شکن چکش حلقه ای به دلیل قابلیت اطمینان و سازگاری آنها در سناریوهای مختلف خرد بیشتر مورد استفاده قرار می گیرند.
پارامترهای فنی اصلی:
| مدل |
اندازه تغذیه ((ملی متر) |
اندازه تخلیه ((ملی متر) |
محدوده تنظیم خط (ملی متر) |
ظرفیت (ملی متر) |
ابعاد کلی (ملی متر) |
وزن ((t) |
قدرت ((kW) |
| YKP80 |
<60 |
<3 |
10-20 |
25 تا 50 |
1650 x 1820 x 1380 |
5.5 |
90 |
| YKP100 |
<200 |
<3 |
10-20 |
40-70 |
2080 × 1950 × 1980 |
8.5 |
132 |

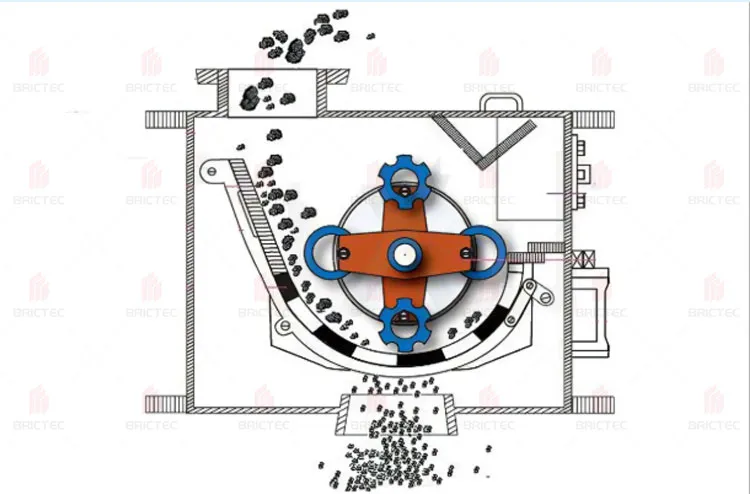

اصل کار:
خردکن چکش عمدتاً به انرژی ضربه برای خرد کردن مواد متکی است. در طول کار:
1موتور روتور را به سرعت می چرخاند، در حالی که مواد به طور یکنواخت وارد اتاق خرد می شوند.
2. سر چکش های چرخش سریع به مواد ضربه می زنند و آنها را پاره می کنند.
3جاذبه مواد خود آنها را از سر چکش های چرخان به سمت میله ها و میله های صفحه نمایش داخل قاب مجبور می کند.
4زیر روتور، یک صفحه صفحه نمایش نصب شده است. ذرات کوچکتر از سوراخ های صفحه نمایش برای تخلیه سقوط می کنند، در حالی که مواد بیش از حد در صفحه نمایش باقی می مانند،به طور مداوم با چکش ها ضربه زده و خرد می شوند تا به اندازه مورد نیاز برسند قبل از عبور از صفحه صفحه نمایش.
اجزای کلیدی شکننده چکش
1. قاب (حویلی خرد کننده)
از قسمت پایین بدن، پوشش بالایی عقب، دیوارهای سمت چپ و دیوارهای سمت راست تشکیل شده است که با بولت ها متصل می شوند. دارای یک ورودی تغذیه نصب شده در بالا و به طور کامل با صفحات فولاد فرسایش منگنز بالا پوشانده شده است.قسمت پایین بدن از فولاد ساختاری کربن جوش داده شده است، با حمایت های پرتغال جوشیده با مقادیر بالای منگنز برای روتور. قاب وزن و یکپارچگی ساختاری کل تجهیزات را پشتیبانی می کند.
2سیستم انتقال
موتور به طور مستقیم از طریق یک اتصال لاستیک به گره اصلی حرکت می کند. گره توسط نردبان های خود تراز کننده کروی که در بلوک های نردبان در هر دو طرف قاب قرار دارند پشتیبانی می شود.
3. سر چکش ها
اجزای اصلی خرد کردن ، کیفیت ، شکل و مواد آنها بهره وری خردکننده را تعیین می کنند. انرژی جنبشی چکش متناسب با چکش های سنگین تر است که کارایی بیشتری را به ارمغان می آورد.به طور معمول از یک مرکب فلز منگنیز با کروم بالا از فلز چند عنصری برتر، طول عمر خدمت را چندین بار در مقایسه با چکش های استاندارد افزایش می دهد.
اجزای کلیدی شکننده چکش
4مونتاژ روتور
واحد کار هسته ای ، متشکل از یک شاخه اصلی ، دیسک های چکش ، پین ها و چکش ها. چکش ها در سه ردیف مرتب شده و بین دیسک ها توسط پین ها معلق شده اند.دیسک های پایینی و قفل ها مانع از حرکت محوری چکش ها و دیسک ها می شوند.
5. پوشش های ضربه ای
این پوشش ها در طول کار تحت تاثیر مواد و سایش قرار می گیرند و از فولاد با منگنز بالا ریخته می شوند و برای اطمینان از مقاومت لباس پوشیدن و ضربه عالی تقویت می شوند.
6صفحه نمایش
متشکل از یک قاب صفحه نما در شکل قوس و صفحات غربالگری، که در زیر روتور قرار دارند تا مواد خرد شده را با اندازه جدا کنند.
