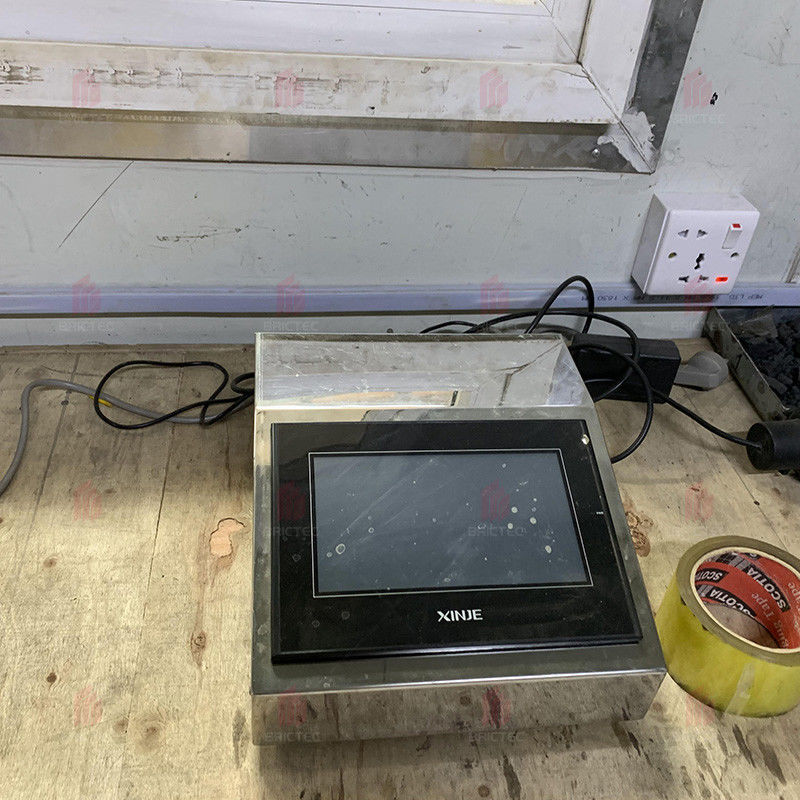

تجهیزات آزمایش مواد اولیه صنعتی آزمایشگاه تجزیه و تحلیل شیمیایی کارخانه آجر

خدمات تجزیه و تحلیل مواد اولیه آجر برای تجزیه و تحلیل ترکیب و آزمایش

شيان بريكتيك انجنيري شرکت محدود مجموعه اي از خدمات کارخانه طوب را ارائه مي دهد از جمله: تجزیه و تحلیل مواد اوليه، طراحي و راهنمايي، تامين لوازم جانبي، ارتقاء و بهبود،مدیریت تولیداز جمله، تجزیه و تحلیل مواد اولیه به درک شرایط مواد اولیه مشتریان کمک می کند و به مشتریان راه حل های حرفه ای و دقیق تری برای ساخت آجر می دهد.

تجزیه و تحلیل مواد اولیه شامل 7 بخش است:

1خواص فیزیکی مواد اولیه

2خواص شیمیایی مواد اولیه

3خواص خشک کردن

4. خواص شلیک

5. آزمون شکستن لايم

6. تست یخچال

7نتیجه گیری و پیشنهاد

نمایش نمونه

1خواص فیزیکی مواد اولیه

2خواص شیمیایی مواد اولیه

3خواص خشک کردن

نمونه های شکل گرفته شده به طور طبیعی برای 24 ساعت خشک می شوند و سپس برای 8 ساعت در 105 ± 5 ° C در فر قرار می گیرند. در نمونه های آجر خشک هیچ شکافی وجود ندارد و قدرت آن بسیار خوب است.و نسبت انقباض خط خشک کردن 1 است.76 درصد

4.خواص شلیک

(1) کوره گرایش درجه حرارت: نمونه های کوچک (40x20x10mm) در کوره گرایش درجه حرارت برای اندازه گیری درجه حرارت سوزش و محدوده درجه حرارت سوخته می شود. شرایط سوزش به شرح زیر است:

سرعت گرمایش: <200°C/h
چرخه شلیک: 6 ساعت
حفظ گرما: 30 دقیقه
روش خنک سازی: خنک شدن به دمای اتاق با کوره

شکل 1 آجر های کوچک سینتر شده که در اجاق گرما از 900°C تا 1150°C سوخته می شوند

(2) نرخ انقباض و میزان جذب آب در هنگام سوزاندن محصول: نرخ انقباض و میزان جذب آب در هنگام سوزاندن بر روی نمونه هایی که در کوره شیب دار سوخته شده اند اندازه گیری می شود.و منحنی های رابطه بین دمای، جذب آب و انقباض در شکل 2 نشان داده شده است.

سیستم سوزاندن نمونه در زیر (جدول 1) با ترکیب شکل 2 (کرب سوزاندن) و شرایط سوزاندن نمونه در دمای مختلف ذکر شده است.

جدول 1 سیستم شلیک نمونه

(3) کوره گرمای بالا: نمونه های خشک در کوره گرمای بالا با توجه به سیستم گرمای معمولی گرم شدند. شرایط گرمایش به شرح زیر بود:
دمای اتاق ~ دمای پخت 150°C/ساعت
دمای سوخاری 1 ساعت عایق بندی
با کوره به دمای اتاق خنک می شود

نمونه های خاکستری: نمونه کوچک از آجر سینتر شده آزمایشی که در 1040 درجه سانتیگراد سوخته شده است
دمای سوخاری برای نمونه خاکستری در 1040 درجه سانتیگراد تعیین می شود. پس از سوخاری، رنگ نمونه به رنگ زرد روشن تبدیل می شود و هنگام ضربه به آن صدا می شود. نسبت کوچک شدن نمونه در هنگام سوخاری 0 است.۲۴ درصد.

5.آزمون شکستن آبر

آزمایش بر روی نمونه های سوخته انجام شد و در آزمایش شبیه سازی شده در مقیاس کوچک هیچ پدیده ای از ترکیدن نیبر وجود نداشت.

6. تست یخچال

آزمایش بر روی نمونه های سوخته انجام شد و هیچ پدیده ای در آزمایش شبیه سازی شده در مقیاس کوچک رخ نداد.

7نتیجه گیری و پیشنهاد

(1) خاک رس نمونه دارای محتوای بالاتر CaO، پلاستیکی پایین و حساسیت خشک کردن پایین است.
(2) در هنگام انجام آزمایش شبیه سازی آجر های سینتر شده در مقیاس کوچک با 100٪ گل به عنوان مواد اولیه، فرآیند شکل گیری نسبتاً دشوار است، قدرت آجر سبز مرطوب ضعیف است.که باید به مشتری یادآوری کندعملکرد خشک کردن و سوخاری نمونه های شکل دار در دمای سوزش متوسط از ۹۸۰ درجه سانتیگراد تا ۱۰۸۰ درجه سانتیگراد خوب است.
(3) در هنگام انجام آزمایش شبیه سازی شده در مقیاس کوچک، هیچ پدیده ای از شکستن آهک رخ نداد.
(4) هیچ پدیده ای در هنگام انجام آزمایش شبیه سازی شده در مقیاس کوچک رخ نداد.
