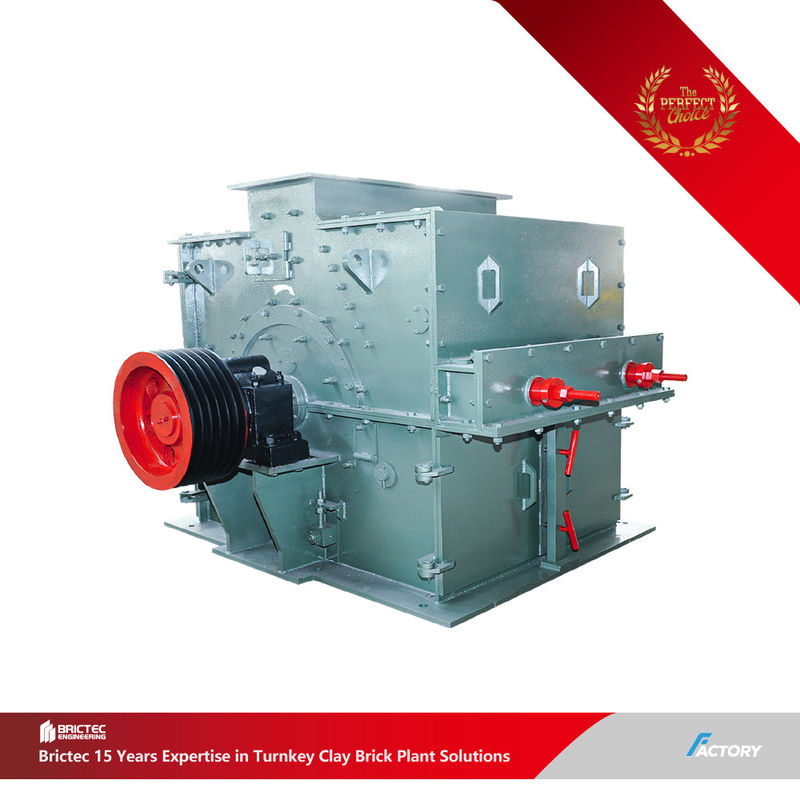

ماشین شکن چکش اتوماتیک برای مواد اولیه آجر خاکستری صرفه جویی در انرژی گواهینامه ایزو

معرفی تجهیزات:

سنگ شکن چکشی یک تجهیزات خرد کننده مواد است که مواد را از طریق ضربه خرد می کند و در دو نوع موجود است: تک روتور و دو روتور. این دستگاه مستقیماً مواد با حداکثر اندازه ذرات 600-1800 میلی متر را در یک فرآیند خرد کردن به 25 میلی متر یا کمتر خرد می کند.

کاربردها:

مناسب برای خرد کردن مواد نیمه سخت در بخش های سیمان، شیمیایی، برق، متالورژی و سایر بخش های صنعتی، مانند سنگ آهک، سرباره، کک، زغال سنگ و غیره، برای عملیات خرد کردن متوسط و ریز.

انواع:

1. سنگ شکن تک روتور: بیشتر به انواع برگشت پذیر و غیر قابل برگشت تقسیم می شود.

2. سنگ شکن دو روتور: دارای دو روتور برای افزایش راندمان خرد کردن.

3. مدل های پرکاربرد:سنگ شکن های چکشی تک روتور و سنگ شکن های چکشی حلقه ای به دلیل قابلیت اطمینان و سازگاری خود در سناریوهای مختلف خرد کردن، معمولاً مورد استفاده قرار می گیرند.

پارامترهای فنی اصلی:

اصل کار:

سنگ شکن چکشی در درجه اول به انرژی ضربه برای خرد کردن مواد متکی است. در حین کار:

1. موتور روتور را با سرعت بالا به چرخش در می آورد، در حالی که مواد به طور یکنواخت وارد محفظه خرد کننده می شوند.

2. سرهای چکش با سرعت بالا در حال چرخش، مواد را ضربه می زنند، برش می دهند و پاره می کنند تا آنها را خرد کنند.

3. نیروی گرانش مواد، آنها را از سرهای چکش در حال چرخش به سمت بافل و میله های صفحه نمایش داخل قاب هدایت می کند.

4. در زیر روتور، یک صفحه نمایش نصب شده است. ذرات کوچکتر از سوراخ های صفحه نمایش برای تخلیه عبور می کنند، در حالی که مواد بزرگتر روی صفحه نمایش باقی می مانند و به طور مداوم توسط چکش ها ضربه می خورند و آسیاب می شوند تا به اندازه مورد نیاز برسند قبل از عبور از صفحه نمایش.

اجزای اصلی سنگ شکن چکشی

1. قاب (محفظه سنگ شکن)
از بدنه پایینی، پوشش بالایی عقب، دیواره جانبی چپ و دیواره جانبی راست تشکیل شده است که توسط پیچ و مهره به هم متصل شده اند. دارای ورودی تغذیه در بالا و کاملاً با صفحات سایش فولادی منگنز بالا پوشانده شده است. بدنه پایینی از فولاد ساختاری کربنی جوش داده شده است، با تکیه گاه های یاتاقان جوش داده شده از فولاد منگنز بالا برای روتور. قاب وزن و یکپارچگی ساختاری کل تجهیزات را پشتیبانی می کند.

2. سیستم انتقال قدرت
موتور شافت اصلی را مستقیماً از طریق یک کوپلینگ الاستیک به حرکت در می آورد. شافت توسط یاتاقان های غلتکی خود تنظیم کروی که در بلوک های یاتاقان در دو طرف قاب قرار دارند، پشتیبانی می شود.

3. سرهای چکش
اجزای اصلی خرد کننده، کیفیت، شکل و مواد آنها، بهره وری سنگ شکن را تعیین می کند. انرژی جنبشی چکش متناسب با وزن است - چکش های سنگین تر راندمان بالاتری را ارائه می دهند. معمولاً از یک کامپوزیت فولادی منگنز کروم بالا چند عنصری ممتاز ریخته می شود که عمر سرویس را چندین برابر بیشتر از چکش های استاندارد می کند.

اجزای اصلی سنگ شکن چکشی

4. مجموعه روتور
واحد کار اصلی، متشکل از یک شافت اصلی، دیسک های چکش، پین ها و چکش ها. چکش ها در سه ردیف چیده شده اند که توسط پین ها بین دیسک ها آویزان شده اند. دیسک های انتهایی و مهره های قفل از حرکت محوری چکش ها و دیسک ها جلوگیری می کنند.

5. لاینرهای ضربه
در حین کار در معرض ضربه و سایش مواد قرار می گیرند، این لاینرها از فولاد منگنز بالا ریخته می شوند، خاموش می شوند و تقویت می شوند تا از مقاومت در برابر سایش و ضربه برتر اطمینان حاصل شود.

6. صفحه نمایش
شامل یک قاب صفحه نمایش به شکل قوس و صفحات غربالگری است که در زیر روتور قرار می گیرند تا مواد خرد شده را بر اساس اندازه جدا کنند.
